Микроомметр PROMET SE
Номер в госреестре: 74656-19
Устройство PROMET SE – это компактный микроомметр с батарейной поддержкой с регулируемым испытательным током до 200 А. С помощью двух токовых выходов и двух входов для измерения напряжения можно измерять сопротивление одновременно в двух точках измерения. Благодаря малой массе устройства (всего 1,5 кг) и компактному корпусу, оснащенному ремнем для переноски, его можно использовать даже в ситуациях, когда отсутствует возможность установки на ровную поверхность, например при выполнении измерений с лестниц или подъемных платформ.

См. также:
"Применения. Измерение динамического контактного сопротивления с помощью ACTAS и PROMET SE"
"Качество электрических соединений: руководство по измерению низких сопротивлений"


 Оптимальное решение для сложных условий эксплуатации


Благодаря малой массе устройства (всего 1,5 кг) и компактному корпусу, оснащенному ремнем для переноски, его можно использовать даже в ситуациях, когда отсутствует возможность установки на поверхность, например при выполнении измерений с лестниц или подъемных платформ. Литий-ионная батарея большой емкости обеспечивает питание в автономном режиме в течение нескольких часов.

 Измерение сопротивления в двух точках измерения

С помощью двух токовых выходов и двух входов для измерения напряжения можно параллельно выполнять измерение в двух точках, что позволяет быстро оценить состояние соединений.

Кроме этого, в сочетании с системой ACTAS, предназначенной для испытания высоковольтных выключателей и оборудования РУ, комплект из трёх таких устройств данное устройство позволяет тестировать одновременно до 6 главных контактов.

 Постоянный испытательный ток до 200 А

Источник тока, реализованный на базе новейших электронных компонентов и конденсаторной технологии, генерирует постоянный испытательный ток величиной до 200 А даже во время работы от батарей. Испытательные токи не зависят от нагрузки и могут регулироваться.

 Оценка качества соединений

С помощью двух входов для измерения напряжения можно быстро определять качество соединений (например, болтовых соединений шин), используя коэффициент качества. Коэффициент качества определяется как отношение сопротивления соединения в пределах длины перекрытия контактов и сопротивления шины в пределах этой же длины.

 Измерение с компенсацией влияния температуры

С помощью микроомметра PROMET SE можно осуществлять измерение сопротивления с температурной компенсацией. Температура в точке измерения измеряется с помощью датчика, а значение сопротивления рассчитывается с учетом эталонного значения температуры. База данных различных материалов, используемая в функции компенсации влияния температуры, хранится в устройстве и при необходимости может дополняться.

Прецизионное измерение сопротивления контактов
 Прецизионное измерение сопротивления контактов

Благодаря регулярным измерениям сопротивлений контактов обеспечивается точная оценка состояния контактной системы. С помощью PROMET SE можно выявлять высокие переходные сопротивления, возникающие в результате ослабления контакта, путем измерения статического сопротивления. Благодаря этому на раннем этапе можно определить объем работ по техническому обслуживанию и сократить нежелательные простои оборудования.

 Интеграция в систему испытания автоматических выключателей посредством устройства ACTAS

Устройство PROMET SE оборудовано интерфейсами для связи с измерительными приборами ACTAS. С помощью испытательного ПО ACTAS процедуру измерения сопротивления можно легко интегрировать в систему испытания автоматических выключателей. Это позволяет легко автоматизировать процедуры испытания и выполнять комплексный анализ результатов измерения. Измеренные значения используются для оценки результатов испытаний и включаются в протокол испытания.

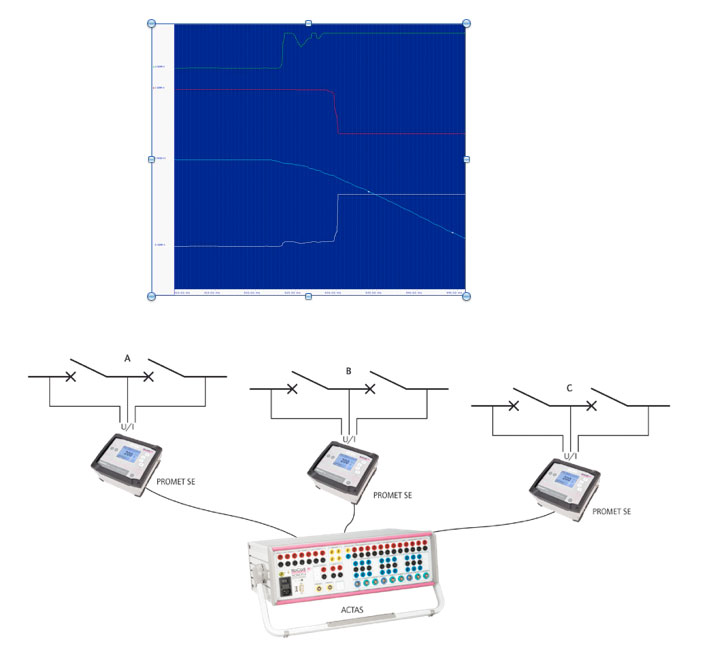

 Измерение динамического сопротивления шести (макс.) главных контактов

При использовании микроомметра PROMET SE в сочетании с системой ACTAS можно измерять динамическое сопротивление контактов одновременно на трех полюсах и в двух камерах с главными контактами (на один полюс). Это означает, что измерение можно выполнять на всех контактах коммутационного аппарата РУ в рамках одной измерительной процедуры. При этом исключаются потери времени на подключение и отключение цепей, обеспечивается измерение в одинаковых условиях, а также существует возможность непосредственного сравнения сопротивлений контактов.
Измерение динамического сопротивления шести (макс.) главных контактов


 Простой интерфейс управления

Система оборудована удобной панелью управления с понятным интерфейсом, которая оснащена сенсорным резистивным экраном размером 3 ½ дюйма и функциональными кнопками. Все параметры испытания четко отображаются на экране и могут быстро настраиваться с помощью соответствующего интерфейса. Измеренные значения сопротивления отображаются на экране и могут сохраняться во внутренней памяти с метками времени и даты.

 Управление результатами и вывод протокола испытания посредством ПК

Микроомметр PROMET SE можно подключить к ПК. Загрузка данных и управление данными, сохраненными в устройстве, легко осуществляется с помощью удобного программного обеспечения. Результаты измерения, отображаемые в четко структурированной форме, можно экспортировать в электронную таблицу Excel или представить в виде протокола испытания.
Характеристики
Общее описание Высокоточный омметр с регулируемым испытательным током до 200 A. Измерительное устройство оснащено аккумуляторной батареей для использования в качестве портативного устройства в коммутационных станциях и в промышленных условиях. Два токовых выхода и два входа для измерения напряжения позволяют измерять сопротивление одновременно в двух точках измерения. Используется в сочетании с испытательной системой ACTAS, возможно статическое и динамическое определение сопротивлений основных контактов на 2 камерах основных контактов на полюс.
Источник тока Выходы, количество 2
Испытательный ток 5...200 A пост. ток
Выходное напряжение 2.5 В пост. тока
Шаг установки тока 1 A
Измерение
напряжения
Входы 2
Сопротивление Диапазон 0 … 250 мОм
Ток/сопротивление1) макс. Ток испытания Сопротивление
10 А 200 мкОм
100 А 15 мкОм
200 А 2 мОм
Диапазоны измерений,
разрешение,
погрешность
Диапазоны измерений Разрешение Погрешность 2)
125 мкОм 0.1 мкОм 1.0 %
250 мкОм 0.1 мкОм 0.5 %
1.25 мОм 0.01 мОм 0.2 %
2.5 мОм 0.001 мОм 0.2 %
12.5 мОм 0.01 мОм 0.2 %
25 мОм 0.01 мОм 0.2 %
250 мОм 0.1 мОм 0.5 %
Питание Напряжение питания Питание от батареи независимо от источника питания
Вход: 12 В пост. тока; 2 A макс.; 24 Вт
Сетевой адаптер Вход: 100 ... 240 В перем. тока; 50/60 Гц; 1.4 A
Выход: 12 В пост. тока; 5,0 А; 60 Вт макс.
Работа от батареи Время зарядки Прибл. 2 ч.
Количество измерений Прибл. 400 измерений при 200 A и 100 мкОм3)
Сильноточные
соединения
Сильноточные гнезда 9 мм
Измерительные
соединения
Предохранительные
гнезда
4 мм
Корпус Ручной корпус Пластмасса
Размеры (Ш х В х Г) 200 x 178 x 100 мм
Вес < 1.5 кг
Экран Резистивный 3,5-дюймовый сенсорный экран высокого разрешения
Эксплуатация Сенсорный экран и 4 функциональные клавиши 2 клавиши включения (R1, R2)
Внутренняя память данных Емкость 250 испытаний
Интерфейсы Интерфейсы с ПК RJ 45 (Ethernet), USB-B
Условия окружающей среды Рабочая температура -10°C...50°C
Температура хранения -20...60°C
Относительная влажность 5...80%, без конденсации
Класс защиты корпуса IP 54
Безопасность DIN EN 61010-1 300 В~КАТ. II
Стандарт продукта DIN EN 61326-1
Вход для измерения температуры Версия Двухпроводная
Диапазон температур -20°C...80°C
Функции измерения 2 канала для измерения сопротивления
Определение коэффициента добротности
Режим электрической шины
Измерение сопротивления с компенсацией влияния температуры
Измерение динамического сопротивления с помощью систем ACTAS, в 2-х основных контактах на полюс)
1) При использовании стандартного набора кабелей
2) От диапазона
3) Режим автоматической установки диапазонов

Примечание: Технические характеристики могут быть изменены без предварительного уведомления
